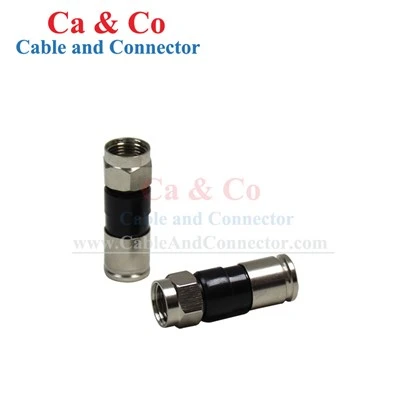

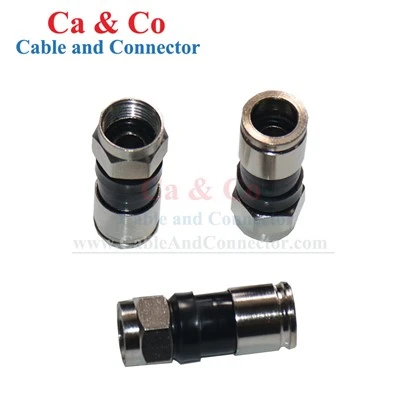

Złącze kompresyjne RG6 Tri Shield to złącze kompresyjne typu F- służące do zakańczania kabla koncentrycznego RG6 Tri-ekranowego i ustanawiania bezpiecznego połączenia mechanicznego i elektrycznego.
Specyfikacja
|
Typ produktu |
Złącze kompresyjne RG6 Tri Shield |
|
Model DAYTAI |
CC-FC-RG6-TSZJH |
|
Zakres częstotliwości |
Prąd stały~1000 MHz |
|
Impedancja |
75 omów (nominalna) |
|
Napięcie robocze |
Maks. 335 V |
|
Wytrzymać napięcie |
750 V Rms |
|
Centrum kontaktowe |
Mniejsze lub równe 10 mΩ |
|
Zewnętrzny kontakt |
Mniejsze lub równe 5 mΩ |
|
Rezystancja izolacji |
Większe lub równe 1000 MΩ |
|
Nadaje się do kabla |
Kabel koncentryczny ze standardowym ekranem RG6 |
|
Metoda budowy |
Nadaje się do narzędzia do kompresji (CC-TCOM-JSLS, CC-TCOM{{3}SLHS, CC-TCOM-RZX) jest opcjonalne |
|
Tworzywo |
Mosiądz niklowany lub stop cynku |
|
Temp. Zakres |
-35~+60 stopni |
Zgodność z kablem ekranowanym RG6 Tri-
Wielowarstwowa osłona-:Struktura złącza mieści środkowy przewodnik, dielektryk, wiele warstw ekranujących i płaszcz zewnętrzny podczas zakończenia kabla.
Dopasowanie wymiarów kabla:Wymiary złączy są dopasowane do konstrukcji kabla, aby zapewnić prawidłowe włożenie i zaciśnięcie.
Przed-weryfikacja zgodności przed produkcją:Klienci mogą dostarczyć rysunki kabli, specyfikacje lub próbki do oceny zgodności przed produkcją masową.
Stabilne zakończenie kompresji
Solidne trzymanie kabla:Mechanizm kompresyjny zabezpiecza przygotowany kabel wewnątrz złącza i pomaga zapobiegać przemieszczaniu się kabla po zakończeniu.
Stabilne złącze-do-styku kablowego:Kompresja mocno dociska elementy złącza do struktury kabla, utrzymując spójny kontakt w całym zakończonym połączeniu.
Kontrolowana kompresja:Złącze jest ściskane wokół przygotowanego kabla, tworząc jednolite zakończenie bez lutowania.
Kompatybilność narzędzi kompresyjnych
Wiele opcji narzędzi:Zgodne opcje narzędzi obejmują CC-TCOM-JSLS, CC-TCOM-SLHS i CC-TCOM-RZX.
Narzędzie-Dopasowane zakończenie:Odpowiednie narzędzie można wybrać w zależności od konfiguracji złącza i kabla, aby uzyskać wymaganą kompresję.
Aplikacje
Sieci telewizji kablowej -Zakończenie kabla koncentrycznego RG6 do dystrybucji telewizji kablowej.
Sieci szerokopasmowe -Połączenia koncentryczne w szerokopasmowych systemach dystrybucyjnych.
Telewizja satelitarna -Zakończenie typu F-dla koncentrycznego okablowania satelitarnego.
Dystrybucja RF -Połączenia między kablem koncentrycznym a kompatybilnym sprzętem RF.
Okablowanie mieszkaniowe i komercyjne -Zakończenie terenowe dla projektów instalacyjnych i konserwacyjnych.
OEM i personalizacja
|
Element dostosowywania |
Dostępne opcje |
|
Konfiguracja kabla |
RG6 Tri-Tarcza; RG59 |
|
Materiał złącza |
Niklowany-mosiądz platerowany; Stop cynku |
|
Opieczętowanie |
Z pierścieniem uszczelniającym-; Bez pierścienia uszczelniającego- |
|
Dopasowanie kabli |
Niestandardowe wymiary kabli, rysunki lub próbki |
|
Etykieta prywatna |
Logo, oznaczenie modelu, etykieta, kod kreskowy |
|
Opakowanie |
Ilość w opakowaniu, opakowanie wewnętrzne, oznakowanie kartonu |
Kontrola jakości
Kontrola materiałów przychodzących:Przed rozpoczęciem produkcji sprawdź korpusy złączy, elementy stykowe, pierścienie typu O-i części platerowane pod kątem stanu materiału, wymiarów i widocznych defektów.
Kontrola obróbki i wymiarów:Sprawdź najważniejsze wymiary złączy i obszary-wlotów kabli, aby zachować spójne dopasowanie i zakończenie we wszystkich partiach produkcyjnych.
Kontrola montażu:Sprawdź elementy stykowe, części wewnętrzne i położenie-pierścienia O-ring podczas montażu zgodnie z wymaganą konfiguracją złącza.
Końcowa kontrola elektryczna i wizualna:Przed wysyłką sprawdź gotowe złącza pod kątem mających zastosowanie wymagań elektrycznych, wyglądu, wymiarów, konfiguracji produktu i opakowania.
Dostawa masowa i pakowanie
Przykładowe zamówienia:Przed zakupem zbiorczym można dostarczyć próbki do oceny-przedprodukcyjnej.
Produkcja seryjna:Zamówienia realizowane są według potwierdzonej konfiguracji złączy i zatwierdzonych specyfikacji.
Opcje pakowania:Ilość hurtowa, ilość worków/kartonów, etykiety, kody kreskowe i oznaczenia kartonów mogą być rozmieszczone zgodnie z wymaganiami zamówienia.
Powtórz dostawę:Zatwierdzone specyfikacje produktu i wymagania dotyczące opakowania mogą stanowić punkt odniesienia przy powtarzających się zamówieniach.
Często zadawane pytania
P: Co kupujący powinni sprawdzić przy wyborze złącza kompresyjnego RG6?
Odp.: Kluczowe czynniki obejmują konstrukcję kabla, wymiary kabla, interfejs złącza, metodę kompresji i narzędzia instalacyjne. Złącze powinno być dopasowane do rzeczywistego kabla.
P: Jaka jest różnica między kablem RG6 Tri-ekranowym a standardowym-kablem ekranowym?
Odp.: W kablu Tri-Shield zastosowano dodatkowe warstwy ekranujące w porównaniu ze standardową-konstrukcją ekranową. Dlatego przy wyborze złącza należy wziąć pod uwagę rzeczywistą konstrukcję i wymiary kabla.
P: Jak możemy porównać złącza kompresyjne RG6 od różnych dostawców?
Odp.: Porównaj kompatybilność kabli, konstrukcję złącza, metodę kompresji, materiał, wymagania elektryczne, procedury kontroli i spójność produkcji, a nie sam wygląd.
P: Czy możesz dostarczyć dokumentację z inspekcji lub testów wraz z zamówieniem?
Odp.: Można dostarczyć dokumentację inspekcji lub testów zgodnie z ustalonymi wymaganiami produktu i specyfikacjami zamówienia.
P: Czy w jednym programie zakupów można uwzględnić różne konfiguracje złączy?
Odp.: W ramach tego samego programu zaopatrzenia mogą być dostarczane różne konfiguracje, w zależności od wymaganych ilości i ustaleń produkcyjnych.
P: Czy zatwierdzoną specyfikację można zachować w przypadku powtarzających się zamówień?
O: Tak. Zatwierdzone specyfikacje produktu i wymagania produkcyjne mogą zostać zachowane jako punkt odniesienia dla kolejnych zamówień.
P: Czy możecie wspierać linie produktów dystrybutorów i-pod markami własnymi?
O: Tak. Identyfikację i opakowanie produktu można zorganizować dla programów dystrybutorskich i-pod markami własnymi, zgodnie z wymaganiami potwierdzonego zamówienia.
P: Jaki jest proces zakupu niestandardowego projektu złącza?
Odp.: Proces ten zazwyczaj obejmuje potwierdzenie wymagań, ocenę kabla i złącza, zatwierdzenie próbki, potwierdzenie specyfikacji, produkcję masową, kontrolę i wysyłkę.
