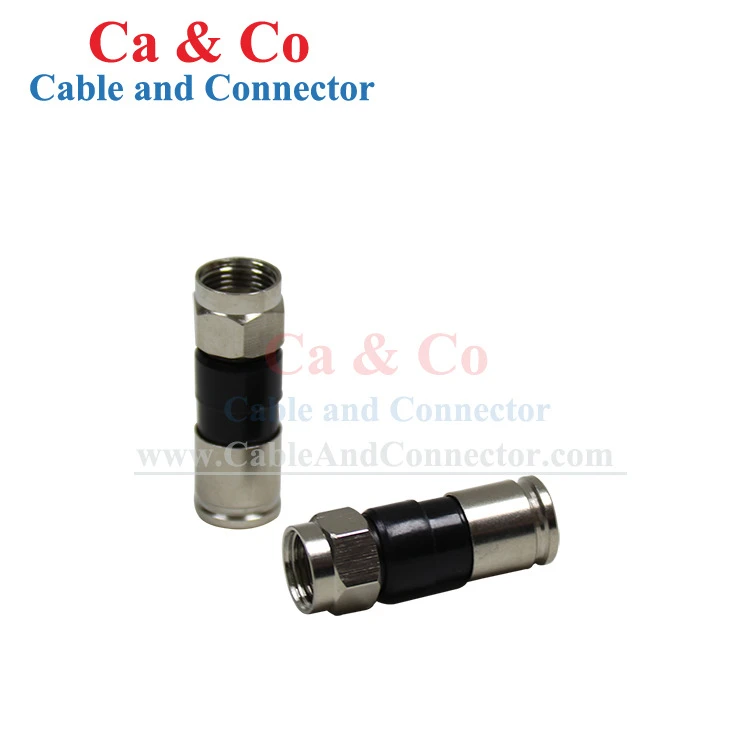

Złącze kompresyjne DTYHXL RG6 to złącze kompresyjne typu F-do zakańczania standardowego-ekranowego kabla koncentrycznego RG6 w telewizji kablowej, szerokopasmowej, telewizji satelitarnej i innych systemach koncentrycznych 75-om. Zgodność z RG59, konstrukcja z niklowanego-mosiądzu lub stopu cynku oraz konfiguracje z- lub bez-o-ringu są dostępne dla różnych wymagań dotyczących kabli i instalacji.
Specyfikacja
|
Typ produktu |
Złącze kompresyjne CCYHXL RG6 |
|
Model DAYTAI |
CC-FC-RG6-DTYHXL |
|
Zakres częstotliwości |
Prąd stały~1000 MHz |
|
Impedancja |
75 omów (nominalna) |
|
Napięcie robocze |
Maks. 335 V |
|
Wytrzymać napięcie |
750 V Rms |
|
Centrum kontaktowe |
Mniejsze lub równe 10 mΩ |
|
Zewnętrzny kontakt |
Mniejsze lub równe 5 mΩ |
|
Rezystancja izolacji |
Większe lub równe 1000 MΩ |
|
Nadaje się do kabla |
Kabel koncentryczny RG6 |
|
Metoda budowy |
Nadaje się do narzędzia do kompresji (CC-TCOM-JSLS, CC-TCOM{{3}SLHS, CC-TCOM-RZX) jest opcjonalne |
|
Tworzywo |
Mosiądz niklowany lub stop cynku |
|
Temp. Zakres |
-35~+60 stopni |
Kompatybilność z kablem RG6
Standardowa-tarcza RG6:Zaprojektowany dla standardowego-kabla koncentrycznego z ekranem RG6, ze strukturą złącza dopasowaną do środkowej żyły, dielektryka, ekranu i płaszcza kabla.
Opcja RG59:Dla zastosowań wykorzystujących kabel RG59 dostępna jest konfiguracja kompatybilna z RG59.
Weryfikacja kabla w przypadku zamówień zbiorczych:W przypadku zamówień hurtowych można dostarczyć specyfikacje kabli lub próbki w celu sprawdzenia kompatybilności złączy przed produkcją.
Zakończenie kompresji
Wkładanie kabla:Przygotowany kabel koncentryczny wkłada się tak, aby środkowy przewód osiągnął środkowy styk, a ekran przylegał do zewnętrznego styku.
Mocowanie kompresyjne:Złącze jest ściskane wokół przygotowanego kabla, aby zabezpieczyć osłonę kabla i utrzymać pozycję zakończenia.
Narzędzie-Kontrolowane zakończenie:Zgodne narzędzia do kompresji zapewniają kontrolowaną kompresję w celu powtarzalnego zakończenia kabla podczas instalacji w terenie i montażu objętościowego.
Połączenie typu F o rezystancji 75-omów
Interfejs typu F- utrzymuje środkową ścieżkę sygnału i ścieżkę zewnętrznego ekranu wymagane w 75-omowych systemach koncentrycznych.
Kontakt z centrum:Środkowy przewód jest zamocowany w środkowym styku w celu ustanowienia połączenia sygnałowego.
Kontakt zewnętrzny:Zewnętrzny styk styka się z warstwą ekranującą kabla, aby utrzymać połączenie ekranu przez złącze.
Wykorzystanie częstotliwości szerokopasmowej:Złącze nadaje się do zastosowań CATV, szerokopasmowych, satelitarnych i dystrybucji RF w określonej częstotliwości roboczej.
Wydajność styków i izolacji
Niska rezystancja styku:Oporność styku środkowego i zewnętrznego jest kontrolowana podczas produkcji, aby utrzymać stabilne połączenie elektryczne po zakończeniu.
Izolacja środkowa-do-ekranu:Struktura izolacyjna oddziela styk środkowy od zewnętrznego korpusu przewodzącego, aby zapobiec niezamierzonemu kontaktowi elektrycznemu pomiędzy ścieżkami sygnału i ekranu.
Kontrola elektryczna:Gotowe partie produkcyjne są sprawdzane pod kątem rezystancji styków, rezystancji izolacji i napięcia wytrzymywanego zgodnie z obowiązującymi wymaganiami kontrolnymi.
Budowa złącza
Niklowany-mosiądz platerowany
Do projektów wymagających mosiężnego korpusu złącza z platerowaną powierzchnią dostępny jest mosiądz niklowany-.
Stop cynku
Stop cynku jest dostępny jako alternatywny materiał korpusu dla różnych specyfikacji produktów i zakupów.
Wybór materiału
Materiał jest określany przed produkcją zgodnie z zatwierdzoną konfiguracją produktu.
Kontrola jakości i inspekcja
Kontrola materiałów przychodzących:Mosiądz, stop cynku, części platerowane, elementy izolacyjne i pierścienie O-są sprawdzane przed montażem.
Kontrola wymiarów i interfejsu:Wymiary całkowite, wymiary interfejsu typu F-, położenie styku i wymiary-sekcji ściskanej są sprawdzane podczas produkcji.
Kontrola poszycia i wyglądu:Stan poszycia, korpus złącza, gwinty, części stykowe, zadrapania i odkształcenia są sprawdzane przed ostatecznym montażem.
Kontrola elektryczna:Styk środkowy, styk zewnętrzny, rezystancja izolacji i napięcie wytrzymywane są sprawdzane zgodnie z obowiązującymi wymaganiami kontrolnymi.
Weryfikacja kompresji:Przykładowe złącza są zakończone określonym kablem i narzędziem do zaciskania, aby sprawdzić włożenie kabla, stan kompresji, styk ekranu i mocowanie kabla.
Kontrola końcowa:Przed wysyłką sprawdzany jest model produktu, konfiguracja, ilość, opakowanie i oznakowanie pod kątem zgodności ze specyfikacją zamówienia.
Powtórz-Kontrolę zamówień:Zatwierdzone próbki lub specyfikacje produkcyjne mogą służyć jako odniesienia przy powtarzających się zamówieniach, aby zachować spójną konfigurację produktu pomiędzy partiami.
Konfiguracje dostępne dla zamówień zbiorczych
|
Konfiguracja |
Dostępna opcja |
|
Typ kabla |
Tarcza standardowa RG6 / RG59 |
|
Materiał korpusu |
Nikiel-Mosiądz platerowany / stop cynku |
|
Opieczętowanie |
Z-o-ringiem/bez-o-ringu |
|
Narzędzie do kompresji |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Typ złącza |
F-Wpisz Kompresja |
Aplikacje
Dystrybucja telewizji kablowej
Do zakańczania kabla koncentrycznego RG6 w punktach dystrybucji CATV i przyłączach abonenckich.
Sieci szerokopasmowe
Do połączeń koncentrycznych stosowanych w urządzeniach szerokopasmowego dostępu i dystrybucji.
Telewizja satelitarna
Do połączeń typu F- pomiędzy kablem koncentrycznym, odbiornikami satelitarnymi i sprzętem do dystrybucji sygnału.
Mieszkaniowe systemy koncentryczne
Do połączeń RG6 w telewizorach, modemach szerokopasmowych i instalacjach koncentrycznych w budynkach mieszkalnych.
Dystrybucja RF i wideo
Do połączeń koncentrycznych 75 omów w systemach dystrybucji sygnału RF i wideo.
Pakowanie i wysyłka
Pakowanie zbiorcze
Złącza dostarczane są w workach zbiorczych lub pudełkach wewnętrznych, w zależności od wielkości zamówienia i wymagań dotyczących pakowania.
Identyfikacja kartonu
Kartony eksportowe można oznaczyć modelem produktu, konfiguracją, ilością i informacjami-określonymi przez klienta.
Opakowanie OEM
W przypadku zamówień dystrybutorów i producentów OEM można określić liczbę torebek, ilość-pudełek wewnętrznych, etykiety i oznaczenia kartonu.
Kontrola przed{{0}wysyłką
Konfiguracja produktu, ilość, opakowanie i oznakowanie są weryfikowane z zamówieniem przed wysyłką.
Często zadawane pytania
P: Skąd mam wiedzieć, czy to złącze kompresyjne RG6 będzie pasować do mojego kabla?
Odp.: Sprawdź typ kabla, konstrukcję ekranu, średnicę płaszcza i wymagania dotyczące przygotowania kabla. W przypadku zamówień masowych udostępnienie specyfikacji kabla lub próbki umożliwia weryfikację zgodności przed produkcją.
P: Co powinienem podać, prosząc o wycenę złącza RG6?
Odp.: Podaj typ kabla, wymaganą ilość, konfigurację złącza,-wymagania dotyczące pierścienia uszczelniającego, preferencje materiałowe, wymagania dotyczące opakowania i rynek docelowy.
P: Czy możesz dopasować złącze do naszej istniejącej specyfikacji kabla?
O: Tak. Można sprawdzić specyfikacje kabli lub próbki, aby potwierdzić odpowiednią konfigurację złącza przed masową produkcją.
P: Czy złącza można używać z istniejącym narzędziem do kompresji?
Odp.: Zgodność narzędzia należy potwierdzić na podstawie konfiguracji złącza, a nie samego wyglądu złącza. Podaj istniejący model narzędzia, aby można było sprawdzić zgodność przed złożeniem zamówienia.
P: Jaka jest różnica między złączem kompresyjnym a standardowym złączem F?
Odp.: Złącze kompresyjne jest mocowane do kabla koncentrycznego za pomocą dedykowanej operacji kompresji, a nie polegania wyłącznie na interfejsie gwintowanym. Zapewnia to zdefiniowany proces mechanicznego zakończenia montażu kabla.
P: Czy mogę używać tego złącza do powtarzających się instalacji w terenie?
O: Tak. Metoda zakończenia zaciskanego jest odpowiednia w przypadku wielokrotnego montażu kabla, gdy złącze, przygotowanie kabla i narzędzie do zaciskania są prawidłowo dopasowane.
P: Czy możesz zachować tę samą specyfikację złącza w przypadku powtarzających się zamówień?
O: Tak. Zatwierdzona próbka lub specyfikacja produkcji może zostać zachowana jako punkt odniesienia przy powtarzających się zamówieniach, aby zachować tę samą konfigurację produktu.
P: Czy możesz dostarczyć próbki do testów kompatybilności kabli?
O: Tak. Próbki mogą być dostarczone zgodnie z wymaganą konfiguracją złącza, dzięki czemu klienci mogą przetestować złącze na podstawie rzeczywistego kabla i procesu instalacji przed zakupem zbiorczym.
P: Jakie informacje należy potwierdzić przed masową produkcją?
Odp.: Kluczowe elementy to typ i konstrukcja kabla, konfiguracja złącza, materiał, opcja pierścienia O-, narzędzie do zaciskania, opakowanie, etykieta oraz zatwierdzona próbka lub specyfikacja.
