Wstęp

W naszym nowoczesnym, hiper{0}}połączonym świecie szybka-transmisja danych i krystalicznie-przejrzyste sieci komunikacyjne są często traktowane zarówno przez konsumentów, jak i firmy jako coś oczywistego. Za każdą transmisją telewizyjną-wysokiej rozdzielczości, szerokopasmowym łączem internetowym w budynkach mieszkalnych, komórkową stacją bazową i profesjonalnym bezprzewodowym systemem radiowym kryje się zaawansowana infrastruktura fizyczna, która umożliwia płynną komunikację. Do najtrwalszych, niezawodnych i krytycznych elementów tej globalnej infrastruktury należy kabel koncentryczny. Przez wiele dziesięcioleci ten wyspecjalizowany typ elektrycznej linii przesyłowej służył jako podstawowy środek do bezpiecznego, wydajnego i niezawodnego przesyłania sygnałów o częstotliwości radiowej (RF) z jednego urządzenia elektronicznego do drugiego.

Pomimo szybkiego i powszechnego rozwoju światłowodów i komunikacji bezprzewodowej w wielu sektorach, kabel koncentryczny pozostaje całkowicie niezbędny w niezwykle szerokim spektrum zastosowań w elektronice użytkowej, produkcji przemysłowej, inżynierii lotniczej i telekomunikacji. Jego unikalna, koncentryczna konstrukcja geometryczna pozwala mu skutecznie powstrzymywać pola elektromagnetyczne, chronić wewnętrzne transmisje danych przed ostrymi szumami zewnętrznymi i utrzymywać solidną integralność sygnału na znacznych dystansach operacyjnych. Ten obszerny przewodnik omawia podstawowe koncepcje kabli koncentrycznych, analizując ich skomplikowaną anatomię wewnętrzną, badając podstawową fizykę transmisji sygnału RF, oceniając różne standardy impedancji i warianty kabli oraz dokonując przeglądu ich głównych zalet operacyjnych i ograniczeń we współczesnej elektrotechnice.



1. Anatomia i struktura rdzenia kabla koncentrycznego

Aby naprawdę zrozumieć, w jaki sposób kabel koncentryczny osiąga swoje-wysokie możliwości transmisji, należy dokładnie zbadać jego odrębną konstrukcję fizyczną i skład materiału. Techniczny termin „koncentryczny” wywodzi się z faktu strukturalnego, że wszystkie wewnętrzne warstwy koncentryczne mają jedną wspólną oś geometryczną. To precyzyjne, koncentryczne ustawienie jest całkowicie zamierzone i starannie zaprojektowane, aby kontrolować otaczające pola elektromagnetyczne i całkowicie tłumić zakłócenia zewnętrzne. Standardowy kabel koncentryczny składa się z czterech głównych warstw koncentrycznych, z których każda została zaprojektowana tak, aby pełniła określoną funkcję mechaniczną lub elektryczną w całym zespole linii przesyłowej.

W samym środku znajduje się przewodnik rdzenia, powszechnie nazywany przewodnikiem centralnym. Ten krytyczny element jest zwykle wytwarzany z-czystej miedzi o wysokiej czystości, stali platerowanej miedzią-w celu zwiększenia wytrzymałości na rozciąganie lub miedzi-posrebrzanej, a jego głównym zadaniem jest przenoszenie głównego elektrycznego sygnału RF. Ten wewnętrzny przewodnik otacza izolator dielektryczny,-przewodząca warstwa zwykle zbudowana ze stałego lub spienionego polietylenu lub politetrafluoroetylenu (PTFE). Izolator dielektryczny utrzymuje precyzyjną, niezachwianą odległość fizyczną pomiędzy rdzeniem środkowym a warstwami zewnętrznymi, co ma kluczowe znaczenie dla określenia impedancji elektrycznej i prędkości propagacji sygnału w kablu.

Izolator dielektryczny otacza metalowa osłona, która służy jako absolutnie istotna bariera przed szumami otoczenia i wyciekami sygnału. Osłona ta jest zazwyczaj zbudowana z połączenia folii aluminiowej i ciasno tkanej siatki z ocynowanych lub gołych pasm miedzianych. Ekran działa jak przewodnik wtórny, uzupełniając obwód elektryczny, zatrzymując falę elektromagnetyczną wewnątrz kabla i blokując zewnętrzne zakłócenia elektromagnetyczne (EMI) i zakłócenia o częstotliwości radiowej (RFI). Wreszcie cały zespół jest umieszczony w zewnętrznej osłonie ochronnej wykonanej z trwałych polimerów, takich jak PVC, polietylen lub poliuretan. Ta zewnętrzna powłoka chroni wewnętrzne warstwy przed fizycznym ścieraniem, wnikaniem wilgoci, ultrafioletowym promieniowaniem słonecznym i ekstremalną ekspozycją chemiczną w trudnych warunkach zewnętrznych.



2. Fizyka transmisji sygnału RF

Transmisja na częstotliwości radiowej obejmuje prądy zmienne o wysokiej-częstotliwości, które szybko oscylują, tworząc pola elektromagnetyczne, które mogą z łatwością promieniować lub wychwytywać szumy błądzące, jeśli nie są zarządzane przez odpowiednią inżynierię. Standardowe otwarte przewody lub pary przewodów równoległych słabo nadają się do transmisji-o wysokiej częstotliwości, ponieważ działają jak niezamierzone anteny, przepuszczając cenną energię sygnału i ulegając znacznej degradacji na skutek zakłóceń otoczenia. Kabel koncentryczny doskonale rozwiązuje ten problem poprzez fizyczne zastosowanie całkowitego zamknięcia elektromagnetycznego.

Kiedy sygnał RF dociera do rdzenia kabla koncentrycznego, generuje pole elektromagnetyczne, które przemieszcza się wzdłuż przewodu. Ponieważ zewnętrzny ekran metalowy całkowicie otacza środkowy przewodnik w jednakowej odległości, pola elektryczne i magnetyczne związane z sygnałem są całkowicie ograniczone do przestrzeni wewnątrz izolatora dielektrycznego, usytuowanego pomiędzy rdzeniem wewnętrznym a ekranem zewnętrznym. Co więcej, wszelki zewnętrzny szum elektromagnetyczny pochodzący z linii energetycznych, nadajników radiowych lub maszyn przemysłowych uderza w zewnętrzny pleciony ekran i jest bezpiecznie uziemiony lub odbijany, zapobiegając przedostaniu się go do rdzenia i uszkodzeniu strumienia danych.

Inną kluczową koncepcją transmisji RF przez kabel koncentryczny jest impedancja charakterystyczna mierzona w omach (Ohm). Impedancja reprezentuje całkowity opór, jaki linia przesyłowa przedstawia prądowi przemiennemu. Utrzymanie stałej, kontrolowanej impedancji-najczęściej standardowej na poziomie 50 omów lub 75 omów na całej długości kabla i podłączonego sprzętu-ma kluczowe znaczenie dla wydajności systemu. Jeśli wystąpi niedopasowanie impedancji, część przemieszczającej się energii RF odbije się wstecz w kierunku źródła, zamiast dotrzeć do docelowego obciążenia. Odbicie to powoduje powstawanie fal stojących, pogarsza jakość sygnału, zmniejsza efektywność energetyczną, a w środowiskach radiowych o dużej mocy{{8} może generować nadmierne ciepło, które trwale uszkadza wrażliwy sprzęt nadajnika.



3. Klasyfikacje, standardy impedancji i warianty kabli

Kable koncentryczne nie są towarem-pasującym-dla wszystkich; są one podzielone na odrębne klasy w oparciu o częstotliwość roboczą, rozmiar fizyczny,-wydajność mocy i impedancję znamionową. Dla technika, projektanta systemu lub inżyniera RF wybór odpowiedniego wariantu kabla ma kluczowe znaczenie dla zapewnienia optymalnej wydajności systemu i uniknięcia katastrofalnych odbić sygnału.

Dwa podstawowe standardy impedancji dominujące w światowym przemyśle to 50 omów i 75 omów:

Kable koncentryczne 50 omów:Są one przeznaczone głównie do transmisji danych, komunikacji bezprzewodowej,-dwukierunkowych systemów radiowych, sprzętu GPS i komercyjnych wzmacniaczy sygnału. Impedancja 50 omów zapewnia idealną równowagę pomiędzy niskim tłumieniem sygnału a możliwością obsługi-dużej mocy, co czyni ją uniwersalnym standardem dla nadajników i anten częstotliwości radiowych. Popularne przykłady obejmują tradycyjne RG-58, a także nowoczesne warianty o niskich stratach, takie jak seria LMR (takie jak LMR-240 i LMR-400).

Kable koncentryczne 75 omów:Są one zoptymalizowane pod kątem dystrybucji wideo, telewizji kablowej (CATV), kanałów telewizji satelitarnej i szerokopasmowego Internetu. Ponieważ dla sygnałów wideo i transmisji priorytetem jest minimalna utrata sygnału w przypadku długich pasywnych przebiegów, a nie obsługa dużej-mocy, geometria 75 omów (na przykładzie kabli RG-6 i RG-59) zapobiega degradacji obrazu i utrzymuje integralność kanału w domowych i komercyjnych sieciach dystrybucyjnych.

Oprócz różnic w impedancji, kable koncentryczne różnią się znacznie w zależności od kalibru fizycznego. Grubsze kable mają większe przewodniki rdzeniowe i grubsze izolatory dielektryczne, co drastycznie zmniejsza tłumienie sygnału (utratę sygnału na odległość) w przypadku długich przebiegów kabli, chociaż zmniejszają elastyczność fizyczną. I odwrotnie, cieńsze kable są bardzo elastyczne i łatwe do poprowadzenia w ciasnych przestrzeniach lub wnętrzach pojazdów, ale charakteryzują się wyższym współczynnikiem tłumienia na większych rozpiętościach.



4. Zalety i ograniczenia operacyjne

Chociaż technologia kabli koncentrycznych dojrzewała przez prawie sto lat ciągłego rozwoju, nadal utrzymuje dominującą pozycję w wielu sektorach komunikacji ze względu na unikalne połączenie korzyści strukturalnych i operacyjnych. Planując wdrożenia na dużą-skalę, projektanci systemów muszą jednak wziąć pod uwagę nieodłączne ograniczenia fizyczne.

Do głównych zalet stosowania kabla koncentrycznego należą:

Doskonałe ekranowanie elektromagnetyczne:Zamknięta koncentryczna konstrukcja zapewnia wyjątkową ochronę przed zewnętrznymi zakłóceniami elektromagnetycznymi i częstotliwościami radiowymi, zapewniając czystą transmisję danych nawet w hałaśliwym środowisku przemysłowym.

Obsługa dużej przepustowości i częstotliwości:Nowoczesne konfiguracje koncentryczne mogą skutecznie przesyłać-sygnały o wysokiej częstotliwości sięgającej zakresu gigaherców, wygodnie obsługując wielo-kanałowy obraz wideo i-szybkie dane.

Trwałość i wytrzymałość mechaniczna:Kable koncentryczne, chronione przez wytrzymałe polimerowe płaszcze zewnętrzne i solidne metalowe oploty, wyjątkowo dobrze wytrzymują trudne warunki atmosferyczne na zewnątrz, bezpośrednie zakopywanie i obciążenia fizyczne.

Koszt-Efektywność:W porównaniu do wyspecjalizowanych falowodów lub długich serii aktywnej infrastruktury światłowodowej, okablowanie koncentryczne zapewnia niedrogie, wysoce niezawodne rozwiązanie do lokalnej dystrybucji sygnału RF i wideo.

Pomimo tych zalet kable koncentryczne mają zauważalne ograniczenia:

Tłumienie sygnału na odległość:Gdy sygnały-o wysokiej częstotliwości przemieszczają się przez przewodnik rdzeniowy i ośrodek dielektryczny, ulegają stopniowej utracie energii. Strata sygnału wzrasta wykładniczo wraz z wyższymi częstotliwościami i dłuższymi kablami, co często wymaga wzmacniaczy sygnału lub wzmacniaczy.

Masa fizyczna i sztywność:Kable koncentryczne-o wysokiej wydajności mogą być grube, sztywne i ciężkie, co utrudnia skomplikowane prowadzenie w ciasnych kanałach budowlanych lub ciasnych obudowach sprzętu.

Wrażliwość na uszkodzenia spowodowane wilgocią:Jeśli zewnętrzny płaszcz ochronny ulegnie rozdarciu lub przebiciu, wilgoć może przedostać się do plecionego ekranu w wyniku działania kapilarnego, co prowadzi do wewnętrznej korozji, zmian impedancji i ostatecznego uszkodzenia kabla.



5. Najlepsze praktyki w zakresie nowoczesnych aplikacji i utrzymania

Obecnie zastosowania architektury kabla koncentrycznego obejmują ogromną różnorodność sektorów technologicznych. W telekomunikacji pozostają one głównym środkiem świadczenia usług szerokopasmowych-ostatniej mili, łącząc lokalne węzły dystrybucyjne bezpośrednio z mieszkaniowymi modemami kablowymi. W branży nadawczej solidne linie koncentryczne łączą główne elementy sterujące studia telewizyjnego z wieżami transmisyjnymi-dużej mocy. Co więcej, agencje bezpieczeństwa publicznego, operatorzy morscy i systemy komunikacji lotniczej polegają całkowicie na wytrzymałych łączach koncentrycznych w celu łączenia nadajników-odbiorników z antenami{{5}montowanymi w pojazdach lub na stacjach bazowych.

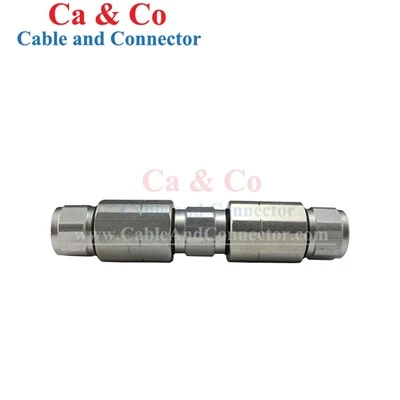

Aby zagwarantować, że sieć kabla koncentrycznego będzie działać z maksymalną wydajnością, kluczowe znaczenie mają prawidłowe protokoły instalacji i konserwacji. Podczas instalacji technicy muszą ściśle przestrzegać minimalnego promienia zgięcia określonego przez producenta; ściskanie lub gwałtowne zginanie kabla deformuje wewnętrzny izolator dielektryczny, zmieniając impedancję charakterystyczną i powodując niepożądane odbicia sygnału. Ponadto wybór odpowiednich złączy współpracujących,-takich jak gwintowane złącza typu F-do systemów telewizyjnych lub przykręcane-złącza SMA i BNC do przyrządów testowych RF i sprzętu radiowego-jest obowiązkowy, aby zachować ciągłość ekranu. Wreszcie, wykorzystanie profesjonalnego sprzętu testowego, takiego jak miernik współczynnika fali stojącej (SWR) lub-refleksometr w dziedzinie czasu (TDR) po-instalacji, gwarantuje, że cała linia transmisyjna jest prawidłowo dopasowana, eliminując potencjalne błędy w działaniu, zanim zagrożą sieci.



Wniosek

Kabel koncentryczny jest triumfem inżynierii elektrycznej, wypełniając lukę pomiędzy generowaniem surowych danych elektronicznych a propagacją bezprzewodową. Opanowując delikatną równowagę geometrii koncentrycznej, separacji dielektrycznej i metalicznego ekranowania, technologia ta od dziesięcioleci zapewnia niezawodną transmisję sygnału o częstotliwości radiowej o niskich{{1}stratach w niesamowitej gamie branż.

Zrozumienie podstawowych zasad działania kabla koncentrycznego-poczynając od jego warstwowej anatomii wewnętrznej i fizyki dopasowania impedancji po praktyczne różnice między wariantami 50 omów i 75 omów-umożliwia inżynierom, technikom i entuzjastom technologii projektowanie solidnych systemów komunikacyjnych. W miarę wzrostu częstotliwości komunikacji i ciągłej ewolucji zapotrzebowania na dane przemyślany wybór, instalacja i konserwacja wysokiej-infrastruktury koncentrycznej zapewnią, że nasze globalne sieci pozostaną przejrzyste, stabilne i dobrze połączone przez wiele lat.
