Miedziany kabel zasilający Mc

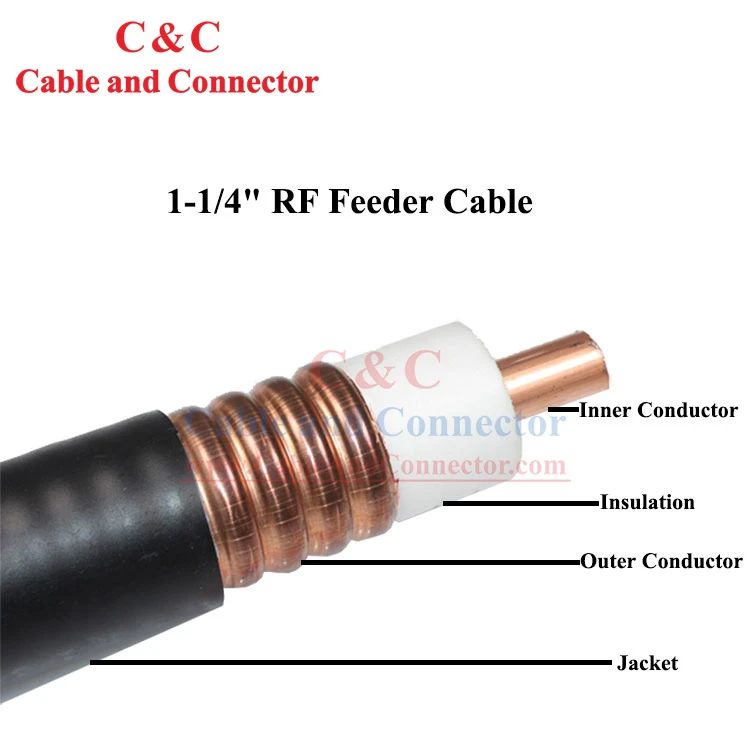

Miedziany kabel zasilający MC przeznaczony jest do przesyłania sygnałów o częstotliwości radiowej pomiędzy antenami, nadajnikami, odbiornikami i urządzeniami dystrybucyjnymi RF. Jego współosiowa konstrukcja składa się z przewodu wewnętrznego z rurki miedzianej, dielektryka ze spienionego PE, pierścieniowego przewodu zewnętrznego z falistej miedzi i płaszcza z LLDPE lub-ognioodpornego PE, aby zapewnić kontrolowaną impedancję, stabilną transmisję częstotliwości radiowych i ochronę mechaniczną.

Stabilna impedancja 50 Ω
Struktura koncentryczna utrzymuje kontrolowaną ścieżkę transmisji 50 Ω, podczas gdy spieniony dielektryk PE utrzymuje stały odstęp między przewodnikami, zapewniając stabilną impedancję.

Niskie tłumienie sygnału
Przewodniki miedziane i dielektryk ze spienionego PE zostały zaprojektowane tak, aby zminimalizować straty w transmisji RF w określonym zakresie częstotliwości, pomagając utrzymać siłę sygnału na całej długości podajnika.

Niski VSWR
Jednolita konstrukcja koncentryczna zmniejsza odbicia sygnału i zapewnia efektywny transfer mocy RF pomiędzy podłączonymi urządzeniami.

Wewnętrzny przewodnik z rurką miedzianą
Rura miedziana zapewnia przewodzącą ścieżkę transmisji RF o kontrolowanych wymiarach, co zapewnia stałą wydajność elektryczną.

Spieniony dielektryk PE
Warstwa spienionego PE utrzymuje separację między przewodnikami, jednocześnie wpływając na impedancję kabla i charakterystykę transmisji.

Zewnętrzny przewodnik z miedzianej falistej pierścieniowej
Falista rura miedziana zapewnia ciągłe ekranowanie, jednocześnie umożliwiając zginanie kabla podczas instalacji bez naruszania struktury koncentrycznej.

LLDPE lub{{0}ognioodporna kurtka PE
Płaszcz zewnętrzny chroni kabel przed manipulacją i narażeniem podczas instalacji. LLDPE jest dostępny dla standardowych konstrukcji, natomiast ognioodporny-PE jest dostępny tam, gdzie obowiązują dodatkowe-wymagania ogniowe.

Elastyczna konstrukcja z tektury falistej
Pierścieniowy, falisty przewód zewnętrzny umożliwia kontrolowane zginanie podczas prowadzenia, co ułatwia prowadzenie kabla wokół sprzętu i punktów instalacji.

Ochrona mechaniczna
Zewnętrzny miedziany przewodnik i płaszcz PE zapewniają ochronę wewnętrznej struktury transmisyjnej podczas ciągnięcia, przenoszenia i instalacji kabla.

Konstrukcja-dostosowana do temperatury
Kabel zaprojektowano z myślą o zdefiniowanych zakresach temperatur przechowywania, instalacji i pracy, aby umożliwić użytkowanie w zmieniających się warunkach środowiskowych.

Kontrola przewodnika miedzianego
Rury miedziane są sprawdzane pod kątem spójności wymiarowej, stanu powierzchni i jakości materiału przed wprowadzeniem ich do produkcji kabli. Wymiary przewodnika są kontrolowane w celu utrzymania zaprojektowanej struktury koncentrycznej.

Kontrola wytłaczania dielektrycznego
Spieniony dielektryk PE jest wytwarzany wokół wewnętrznego przewodu o kontrolowanych wymiarach i jednorodności. Warstwa dielektryczna jest sprawdzana w celu zapewnienia stałej separacji pomiędzy przewodami wewnętrznymi i zewnętrznymi.

Formowanie przewodnika falistego
Zewnętrzny miedziany przewodnik jest uformowany w pierścieniową falistą strukturę wokół dielektryka. Kontrola produkcji koncentruje się na utworzonej średnicy, stanie pofałdowania i integralności powierzchni.

Wytłaczanie kurtki
Na gotową konstrukcję współosiową wytłacza się płaszcz LLDPE lub-ognioodpornego PE. Wymiary płaszcza, stan powierzchni i identyfikacja kabla są sprawdzane podczas produkcji.

Zakończono testowanie kabli
Gotowy kabel przed wysyłką jest sprawdzany pod kątem kluczowych właściwości elektrycznych, wymiarowych i mechanicznych. Kontrola związana z częstotliwością radiową-może obejmować badanie impedancji, tłumienia i VSWR, a także kontrolę rezystancji przewodu i wymiarów gotowego kabla.

Kontrola końcowa
Przed pakowaniem gotowy kabel jest sprawdzany pod kątem wyglądu, oznakowania, wymiarów, długości opakowania i identyfikacji produktu, aby upewnić się, że dostarczony kabel odpowiada wymaganiom produkcji i zamówienia.

Przejrzysta identyfikacja produktu pomaga wykonawcom, dystrybutorom i zespołom projektowym zarządzać kablami podczas przechowywania i instalacji. Oznaczenia kabli i bębnów można wykorzystać do identyfikacji typu kabla, specyfikacji produktu, informacji o produkcji i szczegółów wysyłki.

W przypadku zamówień projektowych informacje dotyczące identyfikacji produktu i opakowania można w stosownych przypadkach skoordynować z wymaganiami klienta dotyczącymi zakupów i zapasów.

Produkt spełnia obowiązujące wymagania dyrektywy RoHS dotyczące substancji objętych ograniczeniami. Informacje o zgodności z dyrektywą RoHS można dostarczyć jako część dokumentacji technicznej wymaganej do kwalifikacji klienta, zatwierdzenia projektu i dokumentacji zamówień.

Standardowa długość opakowania -500 m kabla na drewniany bęben do transportu masowego i instalacji projektowej.

Ochrona kabli -Kabel jest bezpiecznie nawinięty na bęben, aby zmniejszyć odkształcenia i uszkodzenia podczas transportu.

Łatwe wdrożenie -Opakowanie bębna umożliwia kontrolowany przebieg kabla podczas instalacji i pomaga ograniczyć niepotrzebne manipulowanie kablami.

Identyfikacja bębna -Specyfikacje produktu i informacje o wysyłce można oznaczyć na bębnie w celu odbioru i zarządzania zapasami.

Opakowanie projektu -W przypadku zamówień masowych i projektowych można omówić niestandardowe długości kabli lub wymagania dotyczące pakowania.
